Технические характеристики бульдозерно-рыхлительного агрегата ДЭТ-250М2
ДЭТ-250М2
| Технические характеристики | ДЭТ-250М2 |
|---|---|
| Двигатель | |
| Марка | В-31М2 |
| Тип | четырехтактный, V- образный, дизельный |
| Эсплуатацианная мощность,кВт (л.с) | 237(323) |
| Номинальная частота вращения,об/мин | 1400 |
| Запас крутящего момента, % | 11 |
| Количество цилиндров | 12 |
| Рабочий объем, л | 38,88 |
| Диаметр цилиндра, мм | 150 |
| Ход поршня, лев.ряд/пр.ряд, мм | 180/186,7 |
| Система смазки | комбинированная с очисткой масла в центрифуге |
| Система охлаждения | жидкостная, с эжекционной системой вентиляции |
| Воздухоочиститель | двухступенчатый, с эжекционной и мокрой очисткой воздуха, с индикатором засоренности |
| Трансмиссия Электромеханическая, двухскоростная вперед и назад, с автоматическим изменением тяговых усилий и скорости движения, освсбождает водителя от перекпючения передач. Количество элементов управления сведено до минимума. |
|
| Рабочая скорость агрегата м/с(км/ч) вперед назад |
0,339(1,2) 4,22(15,2) |
| Максимальное тяговое усилие кН(тс) не менее | 377(38,5) |
| Механизмы поворота и томоза Двухступенчатые, планетарные механизмы поворота (ПМП) обеспечинают получение двух передач: первой - рабочей, второй - транспортной (вперед и назад), поворотов и торможения трактора. ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза. Упраление ПМП одним рычагом через гидравлический сервопривод. |
|
| Бортовые редукторы Двухступенчатые, с парой цилиндрических шестерен и лланетарным рядом састоящего из солнечной и венечной шестерен, водила и сателлитов с передаточным отношением 11,08. |
|
| Силовой агрегат ГПА-222 | |
| Мощность, кВт | 220 |
| Напряжение номинальное, В | 310 |
| Ток, А | 710 |
| Частота вращения, об/мин: — номинальная — максимальная |
2120 2550 |
| Тяговый электродвигатель ЭДП-196 | |
| Мощность, кВт | 196 |
| Напряжение номинальное, В | 300 |
| Ток, А | 710 |
| Частота вращения, об/мин: — номинальная — максимальная |
420 2250 |
| Ходовая система Тележки сварные, прямоугольного сечения из двух швеллеров. Подвеска эластичная, торсионная, индивидуальная дпя каждого опорного катка. |
|
| Количество опорных катков | 12 (по 6 с каждой стороны) |
| Количество поддерживающих катков | 4 (по 2 с каждой стороны) |
| Механизм натяжения | гидравлический |
| Гусеница | |
| Количество эвеньев в каждой ленте | 56 |
| Ширина башмака, мм | 690 |
| Высота грунтозацепа, мм | 70 |
| Шаг, мм | 218 |
| Кабина Двухместная, цельнометаллическая, подрессоренная с круговым остеклением, теплошумоизоляционная. Имеет отопитель и вентилятор. Панель приборов расположена на передней стенке кабины. На панели расположены указатели, позволяющие контролировать работу основных систем трактора. |
|
| Низковольтное электрооборудование | |
| Номинальное напряжение, В | 24 |
| Мощность зарядного генератора, кВт | 6.5 |
| Количество аккумуляторных батарей | 4 |
| Система управления трансмиссией | контакторная |
| Гидравлическая система Двухступенчатая, основная и дополнительная |
|
| Основная система (для подъема и заглубления отвала бульдозера): — насос — максимальное давление нагнетания, МПа |
аксиально-поршневой 10,0 |
| Дополнительная система (для перекоса отвала бульдозера и регулирования стойки рыхлителя): — насос — максимальное давление нагнетания, МПа |
шестеренчатый 10,0 |
| Емкости | |
| Топливный бак, л | 700 |
| Система охлаждения, л | 100 |
| Система смазки двигателя, л | 85 |
| Задний мост, л | 80 |
| Бортовые редукторы, л | 16.2 |
| Ходовая система, л | 24 |
| Воздухоочистители, л | 8.0 |
| Гидравлическая система, л | 120 |
| Бульдозерное оборудование Полусферический неповоротный отвал с полностью гидрофицированным управлением изменения угла резания и перекоса |
|
| Объем призмы волочения, м. куб. | 10.5 |
| Ширина/высота отвала, мм | 4250/1850 |
| Максимальный подьем отвала, мм | 1400 |
| Наибольшие заглубление отвала, мм | 370 |
| Основной угол резания, град. | 55º |
| Угол поперечного перекоса отвала, град. | 10º |
| Масса, кг | 5200 |
| Рыхлительное оборудование Представляет собой четырехзвенник с однозубым рыхлителем и регулируемым углом резания |
|
| Максимальное заглубление, мм | 1480 |
| Номинальный угол рыхления, град | 45º |
| Масса, кг | 3950 |
| Масса | |
| Эксплуатационная масса трактора, кг | 32300 |
| Эксплуатационная масса бульдозера, кг | 37500 |
| Эксплуатационная масса бульдозера с рыхлителем, кг | 41340 |
| Максимальное давление на грунт при эксплатационной массе, МПа(кг/см2) | 0,093(0,93) |
| Габариты | |
| Трактор Длина Ширина Высота |
6620 3180 3215 |
| Бульдозер Длина Ширина Высота |
7370 4250 3215 |
| Бульдозер с рыхлителем Длина Ширина Высота |
9440 4250 3215 |
| Колея База, мм |
2450 3218 |

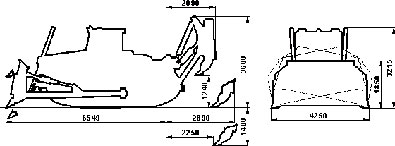

| Габаритные размеры | |
 |
|
